Dometic, boitier de connection 289 0241- ou typ: P-860, inclus cable alimentation 12V pour réfrigérateur Dometic - Accessoires Outdoor pour Plus de Liberté de Mouvement

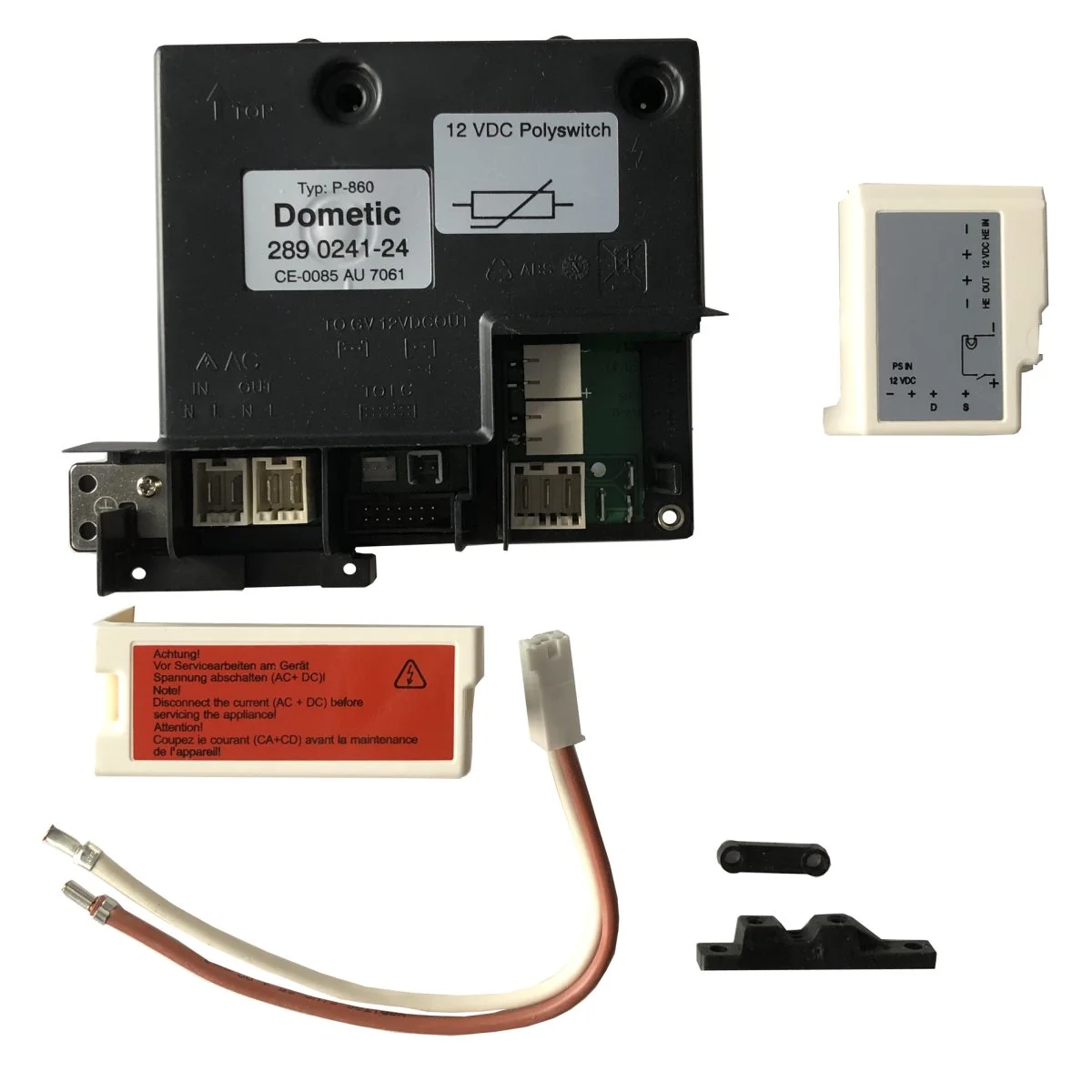

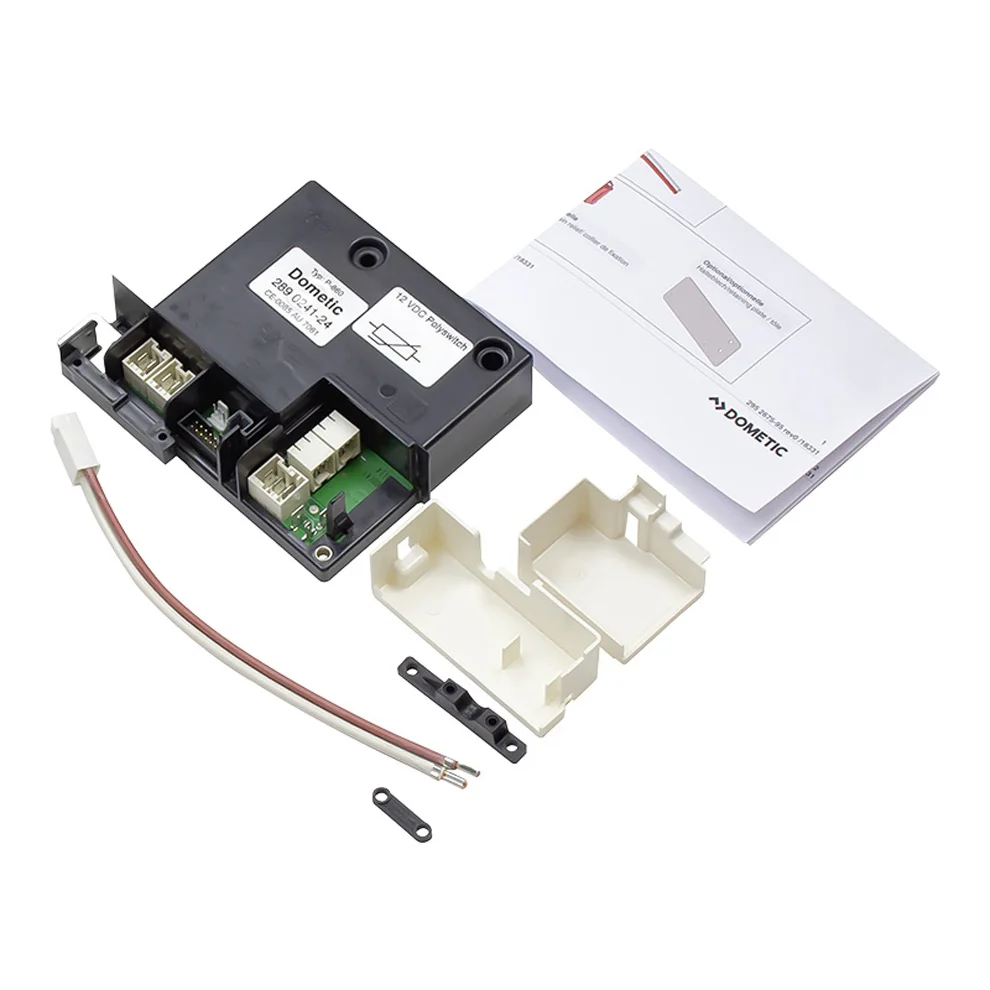

Connection brique complet  typ: P-860, boite noir comportant l’éléctronique de puissance par DometicLe kit inclus le cablage d’alimentation en 12V (que vous pouvez retrouver seul sous reference EW428)Ref: EW427(voir en cas de rupture EW280+EW428)Ce nouveau modèle de boîtier de puissance P860 qui commence par les chiffres 289 0241-XX ou connexion brique remplace tous les modèles précèdent après le tiret peuvent avoir -00 ou -21 ou autre.

MES4/AES4,​ 200-240V,​ 12V AKL UHtyp P-860 289 024124 CE-0085AU7061pour les appareils suivants :RMD8501RMD8505RMD8551RMD8555RMDM8555RMDT8501RMDT8505RMDT8555RMF8505RML8551RML8555(ref Dometic parts 289078811)Pour la connexion seul sans les câblages, il faut choisir la reference EW405 (ref. Dometic Part 289024124)Le cable de raccord est la reference 210649630  (EW428)Unité de puissance avec fusible réarmable Polyswitch– d’une part pour P860: (P860 200-240V   289 0189-31/5)– d’autre part pour P870: (P870 100-120V  289 0189-41/4)Sur les réfrigérateurs mentionnés ci-dessus en référence jusqu’au n° de série mentionné diagram et branchement électrique réfrigérateur nofrost ci-dessous, l’unité de puissance n’est pas équipée sur le circuit 12V DC d’un fusibleréarmable.

200-240V jusqu’au numéro de série 539 00001100-120V jusqu’au numéro de série 546 00001Dans le cas d’un court-circuit sur le réseau DC, l’unité de puissance entière doit êtreremplacée.

Désormais sur nos nouvelles unités de puissance de nos réfrigérateurs, elles seront équipéesd’un fusible réarmable Polyswitch.

Pour réinitialiser ce fusible réarmable Polyswitch, le réfrigérateur devra être déconnecté ducircuit continu 12V DC pendant environ 10 minutes.

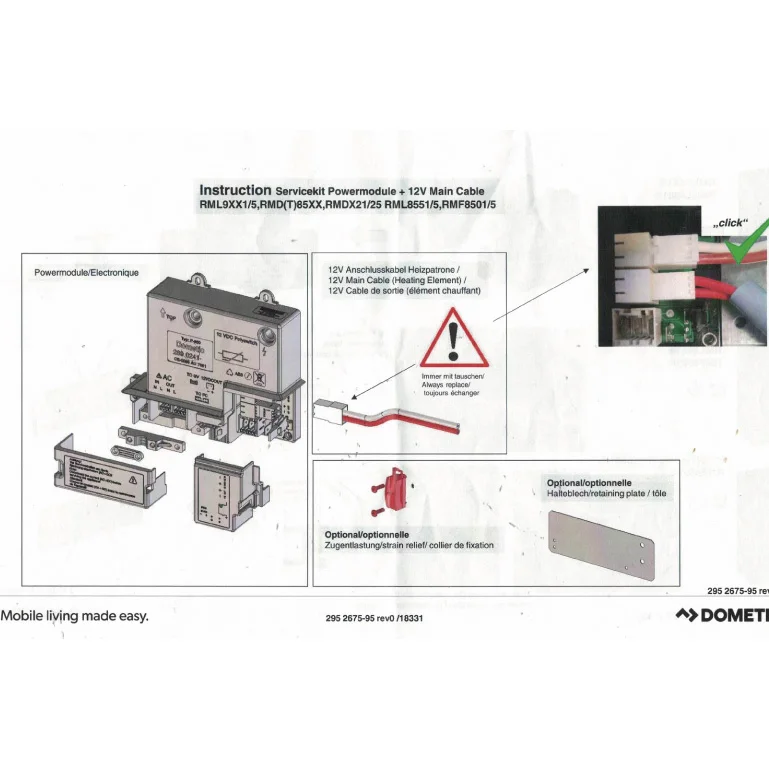

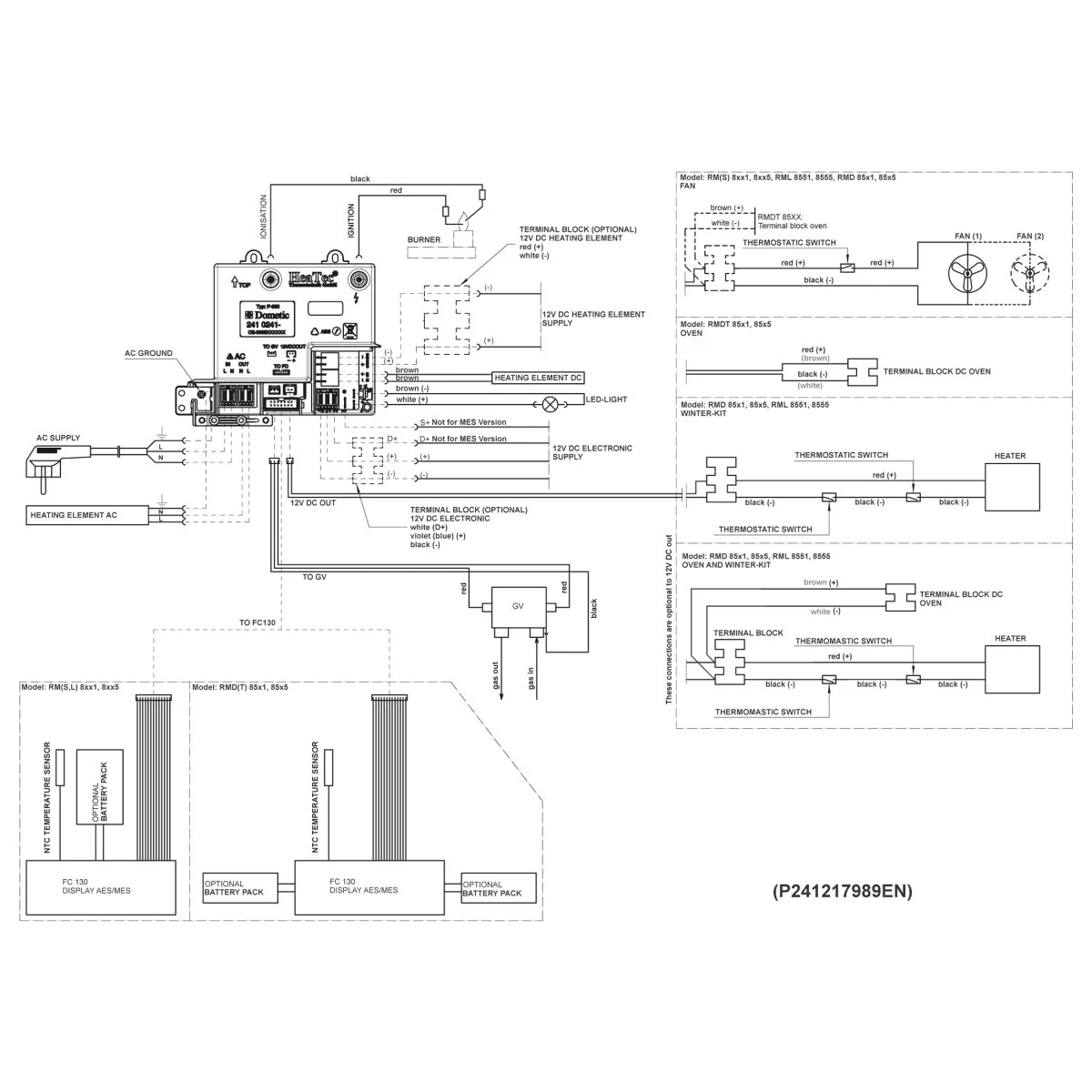

Publication No.: 599 7947-28 / Service 2016.02.03 MBo/KVVoici ci-dessous les consignes expliquant le fonctionnement du fusible réarmable Polyswitch Dometic du P860 :P860-P870-polyswitch-dometicVoici ci-dessous le schema electronique du P860 :electronique-2410241-P860-schemaPour vérifier si votre appareil comporte bien cette pièce, merci de nous contacter au 01 84 20 86 07 (depuis l’exterieur de la France le n° téléphone au 00 33 1.84 20 86 07) et munissez vous pour vérifier la compatibilité de votre numéro de produit de votre appareil Dometic (qui se trouve sur l’étiquette signalétique de votre réfrigérateur).

compatible pour les références suivantes :N° de Produit    Nom du produit921132967 RMDT8501921078302 RMD8501921078452 RMD8501921078481 RMD8501921078545 RMD8501921078546 RMD8501921078553 RMD8501921078554 RMD8501921078591 RMD8501921078602 RMD8501921078605 RMD8501921078619 RMD8501921078868 RMD8501921078912 RMD8501921078913 RMD8501921078914 RMD8501921078918 RMD8501921078919 RMD8501921078928 RMD8501921078929 RMD8501921132674 RMD8501921132707 RMD8501921712540 RMD8501921712746 RMD8501921712747 RMD8501921712754 RMD8501921712755 RMD8501921078199 RMD8501921078200 RMD8501921078207 RMD8501921078213 RMD8501921078231 RMD8501921078232 RMD8501 Câble de connection P860 alimentation 12V pour les RM8505, RML9335 par Dometic - La Boutique de la Route Dometic, cable alimentation 220V branché sur le boitier électronique géneral noir des réfrigerateurs RML10, RMD10, RMDT10 ... 921078241 RMD8505921078243 RMD8505921078244 RMD8505921078245 RMD8505921078253 RMD8505921078254 RMD8505921078255 RMD8505921078264 RMD8505921078273 RMD8505921078274 RMD8505921078277 RMD8505921078305 RMD8505921078316 RMD8505921078361 RMD8505921078538 RMD8505921078547 RMD8505921078548 RMD8505921078559 RMD8505921078560 RMD8505921078581 RMD8505921078582 RMD8505921078583 RMD8505 Quelle prise de courant pour brancher un frigo ? 921078584 RMD8505921078587 RMD8505921078592 RMD8505921078596 RMD8505921078606 RMD8505921078607 RMD8505921078608 RMD8505921078611 RMD8505921078612 RMD8505921078645 RMD8505 Bonjour Deux fils 12 V d'alimentation sur la carte électronique de la cellule du réfrigérateur trimix ,ont brûlé. Avez vous une idée du pourquoi ? Merci de pour vos réponses. 921078646 RMD8505921078647 RMD8505921078648 RMD8505921078666 RMD8505921078667 RMD8505921078679 RMD8505921078686 RMD8505921078703 RMD8505921078714 RMD8505921078715 RMD8505921078716 RMD8505921078717 RMD8505921078778 RMD8505921078804 RMD8505921078809 RMD8505921078821 RMD8505921078840 RMD8505921078851 RMD8505921078852 RMD8505921078866 RMD8505921078870 RMD8505921078872 RMD8505921078873 RMD8505921078874 RMD8505921078920 RMD8505921078921 RMD8505921078922 RMD8505921078934 RMD8505921078935 RMD8505921084517 RMD8505921084518 RMD8505921084530 RMD8505921084531 RMD8505921084532 RMD8505921084533 RMD8505921084537 RMD8505921084538 RMD8505921084611 RMD8505921084629 RMD8505921084687 RMD8505921084718 RMD8505921084720 RMD8505921084721 RMD8505921084738 RMD8505921084746 RMD8505921084747 RMD8505921084748 RMD8505921084761 RMD8505921084762 RMD8505921084766 RMD8505921084784 RMD8505921084889 RMD8505921084890 RMD8505921084907 RMD8505921084979 RMD8505921132040 RMD8505921132041 RMD8505921132074 RMD8505921132135 RMD8505921132182 RMD8505921132246 RMD8505921132265 RMD8505921132298 RMD8505921132299 RMD8505921132368 RMD8505921132370 RMD8505921132417 RMD8505921132751 RMD8505921132752 RMD8505921712360 RMD8505921712361 RMD8505921712370 RMD8505921712379 RMD8505921712451 RMD8505921712452 RMD8505 Boitier noir electronique P860 2410241, ou connection brique complet pour RMD8505 et RMDT8505 par Dometic - La Boutique de la Route 921712457 RMD8505921712484 RMD8505921712560 RMD8505 10A Minuteur de dégivrage pour 110V/220V Réfrigérateur Congélateur Frigo - 2026 Tmdj Timer, Tmdj Defrost Timer price | Made-in-china.com 921712581 RMD8505921712582 RMD8505921712606 RMD8505921712607 RMD8505921712652 RMD8505921712678 RMD8505921712679 RMD8505921712705 RMD8505921712748 RMD8505921712749 RMD8505921712759 RMD8505921712760 RMD8505921712874 RMD8505921712893 RMD8505921712894 RMD8505921712954 RMD8505921712956 RMD8505921712972 RMD8505921712973 RMD8505921712981 RMD8505921078040 RMD8505921078052 RMD8505921078053 RMD8505 Ceci est un diagramme de câblage illustrant les connexions électriques entre le PCB de commande principale d'un réfrigérateur, l'alimentation électrique 230V AC, le compresseur d'inverseur, le thermos 921078054 RMD8505921078056 RMD8505921078072 RMD8505921078089 RMD8505921078161 RMD8505921078177 RMD8505921078184 RMD8505921078185 RMD8505921078188 RMD8505921078195 RMD8505921078203 RMD8505921078205 RMD8505921078210 RMD8505921078211 RMD8505921078222 RMD8505921078224 RMD8505921078234 RMD8505921078249 RMD8551921078250 RMD8551921078306 RMD8551921078405 RMD8551921078410 RMD8551921078504 RMD8551921078505 RMD8551921078532 RMD8551921078533 RMD8551921078549 RMD8551921078550 RMD8551921078555 RMD8551921078556 RMD8551 Câble d'alimentation 230V ac pour réfrigérateur Dometic / Waeco CCF CF CFX 921078751 RMD8551921078761 RMD8551921078806 RMD8551921078814 RMD8551921078830 RMD8551921078831 RMD8551921078923 RMD8551921078924 RMD8551921078930 RMD8551921078931 RMD8551921084590 RMD8551921084594 RMD8551921084598 RMD8551921084613 RMD8551921084614 RMD8551921084763 RMD8551921084816 RMD8551921084892 RMD8551921132187 RMD8551921132188 RMD8551921132268 RMD8551921132277 RMD8551921132283 RMD8551921132286 RMD8551921132391 RMD8551921132401 RMD8551921132405 RMD8551921132432 RMD8551921132482 RMD8551921132524 RMD8551921132663 RMD8551921712358 RMD8551921712359 RMD8551921712418 RMD8551921712461 RMD8551921712636 RMD8551921712669 RMD8551921712750 RMD8551921712751 RMD8551921712756 RMD8551921712835 RMD8551921712896 RMD8551921078748 RMD8551921078099 RMD8551921078130 RMD8551921078150 RMD8551921078153 RMD8551921078154 RMD8551921078155 RMD8551921078201 RMD8551921078202 RMD8551921078220 RMD8551921078229 RMD8551921078230 RMD8551921078246 RMD8555921078267 RMD8555921078268 RMD8555921078301 RMD8555921078310 RMD8555921078319 RMD8555921078341 RMD8555921078355 RMD8555921078392 RMD8555921078398 RMD8555921078406 RMD8555921078407 RMD8555921078412 RMD8555921078413 RMD8555921078436 RMD8555921078527 RMD8555921078528 RMD8555921078551 RMD8555921078552 RMD8555921078557 RMD8555921078558 RMD8555921078601 RMD8555921078685 RMD8555921078702 RMD8555921078758 RMD8555921078768 RMD8555921078769 RMD8555921078787 RMD8555921078790 RMD8555921078808 RMD8555921078813 RMD8555921078818 RMD8555921078822 RMD8555921078823 RMD8555921078827 RMD8555921078842 RMD8555921078911 RMD8555921078925 RMD8555921078926 RMD8555921078927 RMD8555921078932 RMD8555921078933 RMD8555921084520 RMD8555921084522 RMD8555921084573 RMD8555921084574 RMD8555921084593 RMD8555921084612 RMD8555921084692 RMD8555921084712 RMD8555921084722 RMD8555921084751 RMD8555921084754 RMD8555921084765 RMD8555921084776 RMD8555921084780 RMD8555921084781 RMD8555921084831 RMD8555921084893 RMD8555921084966 RMD8555921084967 RMD8555921084970 RMD8555921084971 RMD8555921132069 RMD8555921132079 RMD8555921132146 RMD8555921132223 RMD8555921132289 RMD8555921132290 RMD8555921132291 RMD8555921132392 RMD8555921132393 RMD8555921132399 RMD8555921132406 RMD8555921132410 RMD8555921132423 RMD8555921132489 RMD8555921132490 RMD8555921132642 RMD8555921132644 RMD8555921132645 RMD8555921132925 RMD8555921712368 RMD8555921712369 RMD8555921712481 RMD8555921712509 RMD8555921712549 RMD8555921712550 RMD8555921712557 RMD8555921712628 RMD8555921712629 RMD8555921712638 RMD8555921712649 RMD8555921712752 RMD8555921712753 RMD8555921712757 RMD8555921712758 RMD8555921712834 RMD8555921712872 RMD8555921712897 RMD8555921712953 RMD8555921712980 RMD8555921712988 RMD8555921078749 RMD8555921078750 RMD8555921078060 RMD8555921078061 RMD8555921078071 RMD8555921078075 RMD8555921078125 RMD8555921078126 RMD8555921078146 RMD8555921078149 RMD8555921078187 RMD8555921078204 RMD8555921078206 RMD8555921078208 RMD8555921078209 RMD8555921084693 RMDM8555921084814 RMDM8555921084860 RMDM8555921132163 RMDM8555921132689 RMDM8555921712455 RMDM8555921712561 RMDM8555921712665 RMDM8555921712974 RMDM8555921712990 RMDM8555921712482 RMDT8501921078242 RMDT8505921078256 RMDT8505921078272 RMDT8505921078275 RMDT8505921078307 RMDT8505921078360 RMDT8505921078433 RMDT8505921078586 RMDT8505921078589 RMDT8505921078595 RMDT8505921078613 RMDT8505921078614 RMDT8505921078615 RMDT8505921078616 RMDT8505921078652 RMDT8505921078653 RMDT8505921078668 RMDT8505921078669 RMDT8505921078802 RMDT8505921078803 RMDT8505921078805 RMDT8505921078853 RMDT8505921078856 RMDT8505921078867 RMDT8505921084539 RMDT8505921084540 RMDT8505921084596 RMDT8505921084597 RMDT8505921084630 RMDT8505921084631 RMDT8505921084737 RMDT8505921084744 RMDT8505921084758 RMDT8505921084760 RMDT8505921084786 RMDT8505921084827 RMDT8505921084836 RMDT8505921084838 RMDT8505921084894 RMDT8505921084896 RMDT8505921084976 RMDT8505921084978 RMDT8505921132039 RMDT8505921132045 RMDT8505921132046 RMDT8505921132057 RMDT8505921132058 RMDT8505921132068 RMDT8505921132070 RMDT8505921132071 RMDT8505921132103 RMDT8505921132131 RMDT8505921132162 RMDT8505921132164 RMDT8505921132185 RMDT8505921132230 RMDT8505921132369 RMDT8505921132371 RMDT8505921132505 RMDT8505921132696 RMDT8505921132753 RMDT8505921132754 RMDT8505921132864 RMDT8505921132914 RMDT8505921132915 RMDT8505921132954 RMDT8505921712352 RMDT8505921712378 RMDT8505921712381 RMDT8505921712405 RMDT8505921712422 RMDT8505921712443 RMDT8505921712454 RMDT8505921712464 RMDT8505921712469 RMDT8505921712480 RMDT8505921712506 RMDT8505921712507 RMDT8505921712514 RMDT8505921712515 RMDT8505921712601 RMDT8505921712602 RMDT8505921712667 RMDT8505921712829 RMDT8505921712830 RMDT8505921712898 RMDT8505921712900 RMDT8505921712955 RMDT8505921712958 RMDT8505921712978 RMDT8505921078090 RMDT8505921078163 RMDT8505921078164 RMDT8505921078189 RMDT8505921078214 RMDT8505921078221 RMDT8505921078676 RMDT8551921084619 RMDT8551921085922 RMDT8551921132517 RMDT8551921132959 RMDT8551921712668 RMDT8551921712839 RMDT8551921078261 RMDT8555921078262 RMDT8555921078269 RMDT8555921078348 RMDT8555921078501 RMDT8555921078525 RMDT8555921078544 RMDT8555921078609 RMDT8555921078610 RMDT8555921078683 RMDT8555921078684 RMDT8555921078706 RMDT8555921078710 RMDT8555921078780 RMDT8555921078807 RMDT8555921078810 RMDT8555921078819 RMDT8555921078832 RMDT8555921078843 RMDT8555921084524 RMDT8555921084525 RMDT8555921084571 RMDT8555921084572 RMDT8555921084688 RMDT8555921084723 RMDT8555921084724 RMDT8555921084752 RMDT8555921084753 RMDT8555921084759 RMDT8555921084764 RMDT8555921084778 RMDT8555921084815 RMDT8555921084861 RMDT8555 Prise d'alimentation pour réfrigérateur Iveco S-Way SP910 SP911 SP940 SP944 - ronde 2 pin / 4 pin 921084895 RMDT8555921084898 RMDT8555921084975 RMDT8555921084977 RMDT8555921084980 RMDT8555921132114 RMDT8555921132117 RMDT8555921132136 RMDT8555921132189 RMDT8555921132226 RMDT8555921132259 RMDT8555921132353 RMDT8555921132372 RMDT8555921132623 RMDT8555921132652 RMDT8555921132756 RMDT8555921132786 RMDT8555921132791 RMDT8555921132801 RMDT8555921132891 RMDT8555921712365 RMDT8555921712367 RMDT8555921712420 RMDT8555921712431 RMDT8555921712453 RMDT8555921712459 RMDT8555921712483 RMDT8555921712508 RMDT8555921712516 RMDT8555921712580 RMDT8555921712826 RMDT8555921712827 RMDT8555921712860 RMDT8555921712885 RMDT8555921712899 RMDT8555921712923 RMDT8555921712952 RMDT8555921078038 RMDT8555921078041 RMDT8555921078070 RMDT8555921078158 RMDT8555921078168 RMDT8555921078212 RMDT8555921078225 RMDT8555921132338 RMF8505921132339 RMF8505921712542 RMF8505921712543 RMF8505921712622 RMF8505921712623 RMF8505921078278 RML8551921078386 RML8551921078386 RML8551921078387 RML8551921078387 RML8551921078402 RML8551921078403 RML8551921078426 RML8551921078427 RML8551921078506 RML8551921078507 RML8551921078677 RML8551921078763 RML8551921078764 RML8551921078983 RML8551921078984 RML8551921084464 RML8551921084465 RML8551921084478 RML8551921084552 RML8551921084553 RML8551921084793 RML8551921132458 RML8551921132459 RML8551921132734 RML8551921712501 RML8551921712579 RML8551921712789 RML8551921712790 RML8551921712880 RML8551921712985 RML8551921078121 RML8551921078388 RML8555921078388 RML8555921078389 RML8555921078389 RML8555921078428 RML8555921078429 RML8555921078519 RML8555921078520 RML8555921078696 RML8555921084919 RML8555921078757 RML8555921078824 RML8555921078915 RML8555921078916 RML8555921078985 RML8555921078986 RML8555921078987 RML8555921084519 RML8555921084521 RML8555921132460 RML8555921132461 RML8555921132462 RML8555921132698 RML8555921132785 RML8555921712745 RML8555921712791 RML8555921712792 RML8555921078086 RML8555921078088 RML8555921078196 RML8555921078197 RML8555Réf: EW427En cas de difficulté veuillez-vous rapprocher d’un atelier agréer Dometic, voir lien ci-dessoushttps://www.dometic.com/fr-fr/fr/rechercher-un-revendeur
